产品描述

VP0505电压探头是按照TOYOYA⼯程标准TSC0505G中4.2.4章节的相关要求制作的。

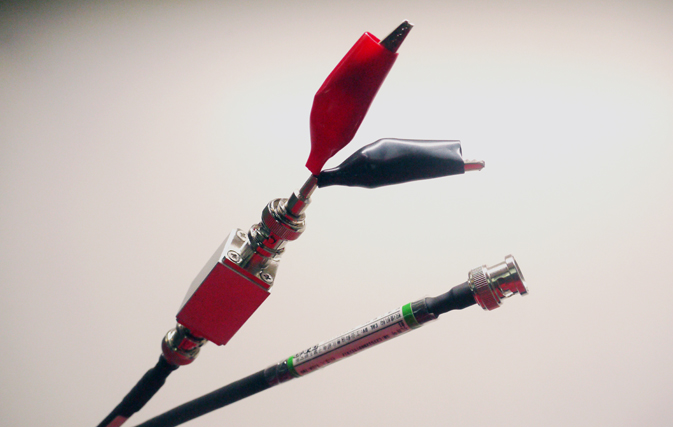

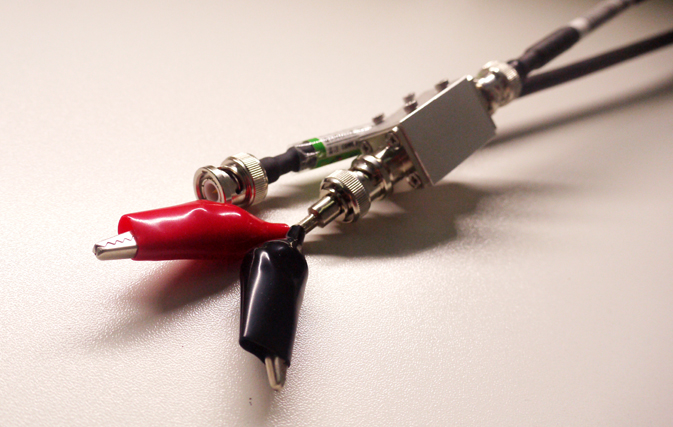

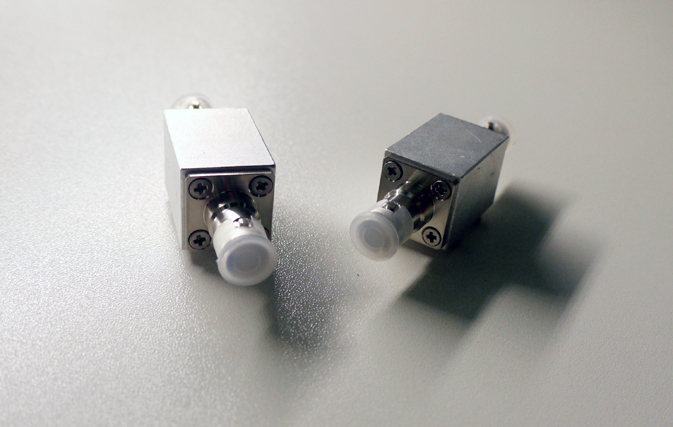

该探头的由三个部分组成：同轴电缆、屏蔽电容盒和测量夹。这三个部分的构成材料、尺⼨等相关要求都在TSC0505G中 进⾏了详细规定，VP0505完全符合该标准要求

功能特性

规格参数

参考规范	TOYOTA TSC0505G Rev.1 (Jul.2015)
频段范围	30MHz-475MHz
产品尺⼨	同轴电缆：约1100mm（含接头） 屏蔽电容盒：约40mm（含接头），测量夹：约60mm（含接头）
陶瓷电容值	1000pF (可更换)
接头	BNC
同轴电缆型号	1.5D-2V
磁环型号	TDK HF70BB 6.4mm x 5.0mm x 3.2mm
磁环数量	197pcs
测量夹尺⼨（鳄⻥夹+线）	50mm±5mm
线损指标	在两个鳄⻥夹夹⻆为0度时，30MHz-240MHz插损⼩于2dB,240MHz-475MHz插损⼩于4dB。（夹⻆越⼤，插损越⼤）
