产品描述

典型应用：RFS-RE126的输出端口与接收机或者频谱分析仪、信号分析仪的测试输入接口相接。其他6个输入端口可接入不同测量天线（如对数周期天线）或者测量装置（如LISN）传输过来的测试信号。
优点：可避免频繁拆装电缆对设备和电缆造成的不可逆损害，降低线缆切换带来的测试量不确定度，并提高测试的可靠性。

功能特性

含有一套SP6T射频开关模块；
开关箱内部全部使用低插损精密级射频接头；
（VSWR<1.15@18GHz， VSWR<1.3@26.5GHz）及低损耗射频电缆；
与RFS-MC16配合使用，实现远程控制，亦支持手动控制；
未接通的接头均自动端接50欧姆；
支持用户定制（可定制最高频率、传输功率、接头类型等）

规格参数

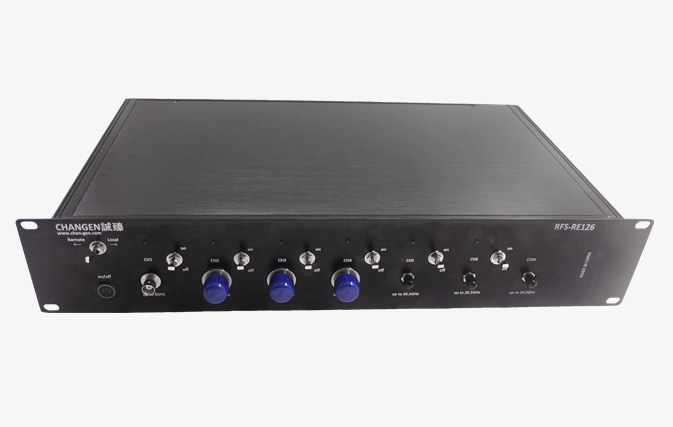

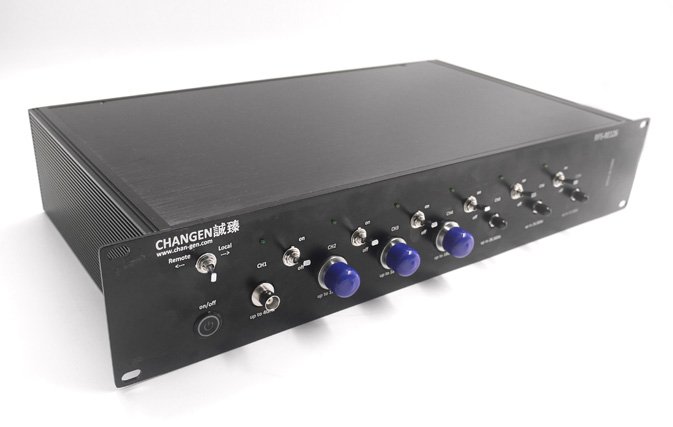

可提供如下接口配置
输出:SMA Female（频率最高达26.5GHz）
输入1:BNC Female（频率最高达4GHz）
输入2:N Female（频率最高达18GHz）
输入3:N Female（频率最高达18GHz）
输入4:N Female（频率最高达18GHz）
输入5:SMA Female（频率最高达26.5GHz）
输入6:SMA Female（频率最高达26.5GHz）

标配附件

RFS-CCxxx，xxx代表射频开关情况。
射频开关箱定制信息如下：
（或者，可由用户提出系统运行需要，诚臻电科协助用户制定射频开关箱的规格。）

(1) 可一路转多路
(2) 可根据频率定制
(3) 接口类型可选择:BNC<4GHz, N<18GHz, SMA<26.5GHz,etc.
(4) 可要求每个接口的射频平均功率
