穿墙式车用电机测功机 EC300
< >

产品描述

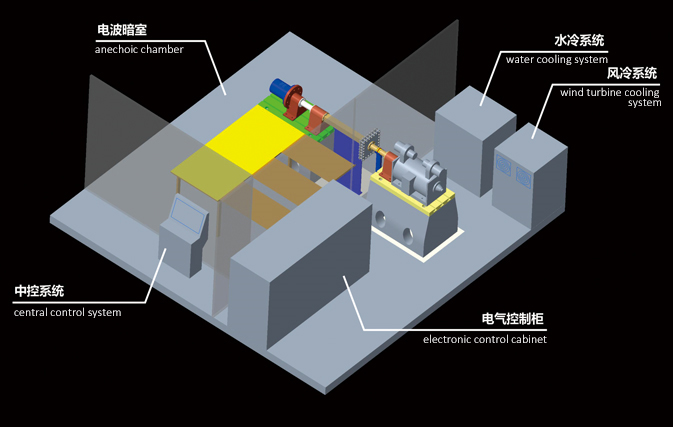

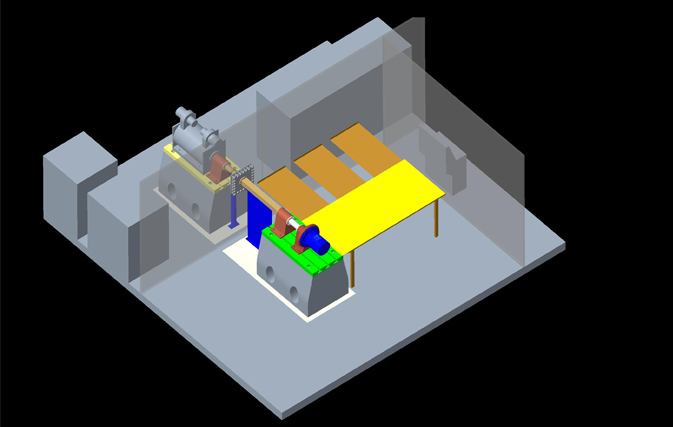

穿墙式车用电机测功机(EC300)

EC300是诚臻电科在国内成功设计并安装第一套全国产化EMC测试用整车测功机之后,再次为电磁兼容行业全新奉献的一套具有自主知识产权、功能完整的新能源汽车部件测试系统。该系统的各项指标均高于或等于类似进口设备的同类指标。
新能源汽车中的三大件-电池、电驱、电机均可在EC300上进行测试和评估。

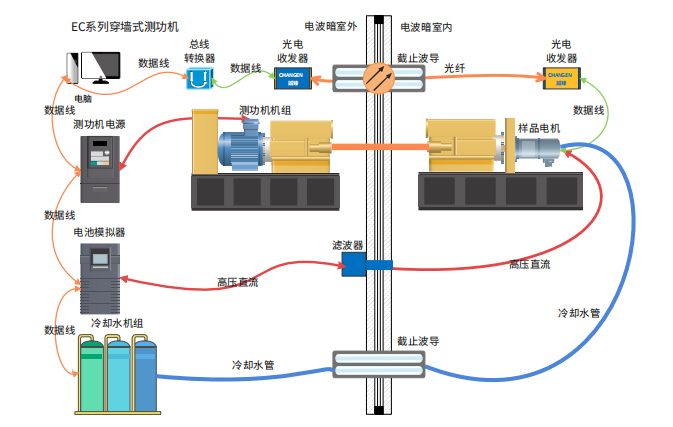

EC300的全部系统部件均采用国产化设计,包括:电池模拟器系统、测功机电机、测功机电机驱动系统、测试台架等主要系统部件均由国内厂家生产、制造。维修周期短,费用低,沟通方便。用户也可以根据需要对该系统的部分指标进行定制化设计。

功能特性

测试能力:

高压电池包充电放电状态电磁兼容测试
驱动电机加载状态电磁兼容测试(被动模式)
驱动电机能量回收状态电磁兼容测试(主动模式)

规格参数

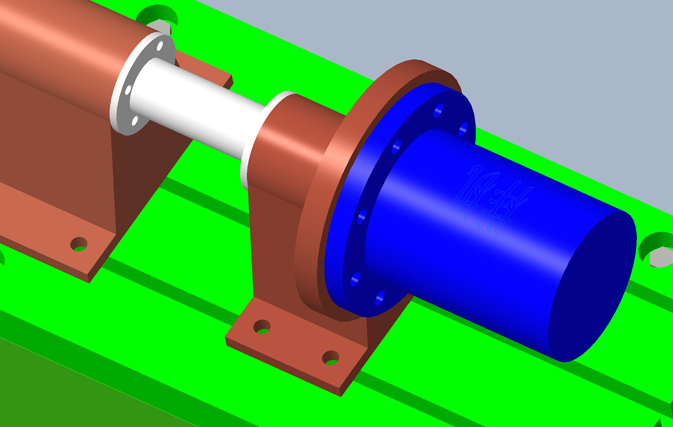

电机测功机:

测功机模式(被动模式) 电动机模式(主动模式)
最大功率 315kW 260kW
最大扭矩 900Nm(@4000rpm) 600Nm(@4000rpm)
最高转速 15000rpm 12000rpm
主要功能 通过能量回馈到电网模式对样品进行加载 可驱动样品电机工作在“能量回收”模式
测量精度 转速±1r/min,扭矩±2%FSR 转速±1r/min,扭矩±2%FSR
控制精度 转速±1r/min,扭矩±2%FSR 转速±1r/min,扭矩±2%FSR
加载稳定性 恒扭矩≤0.2%,恒转速≤0.1% 恒扭矩≤0.2%,恒转速≤0.1%


电池模拟器:
额定输出功率 350kW
峰值输出功率 400kW(小于60秒)
额定输出电流 ±700A
峰值输出电流 ±800A(小于60秒)
输出电压范围 DC 24-800V(可定制更高电压等级)
+90%到-90%切换时间 <10ms
AC输出电压 AC 350V-415V
AC频率范围 47-53Hz


EMC特性:
干扰 低于CISPR 25 Class 5要求限值6dB
抗扰 RI:CW 300V/m,PM:600V/m
