产品描述

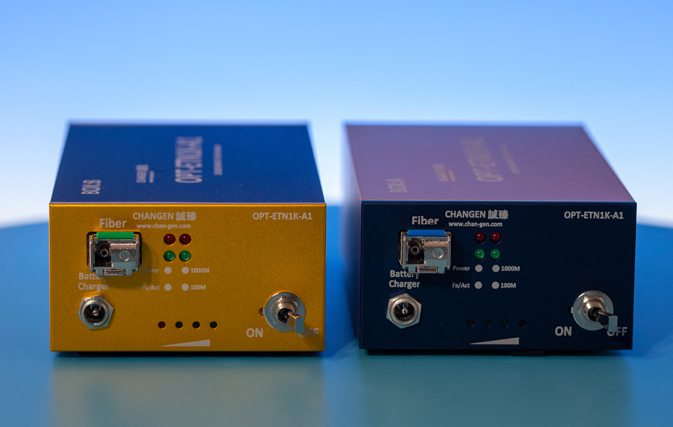

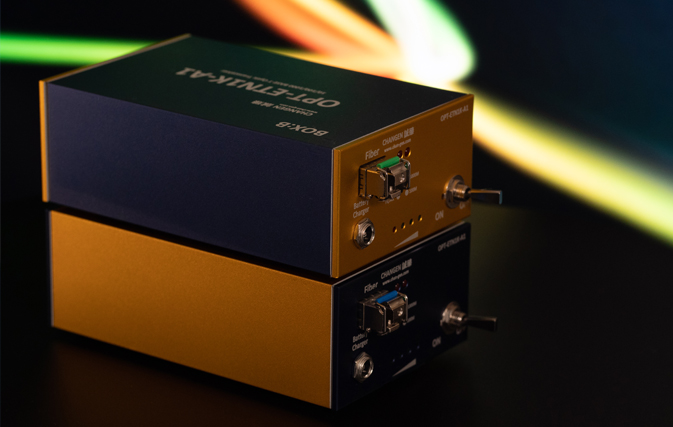

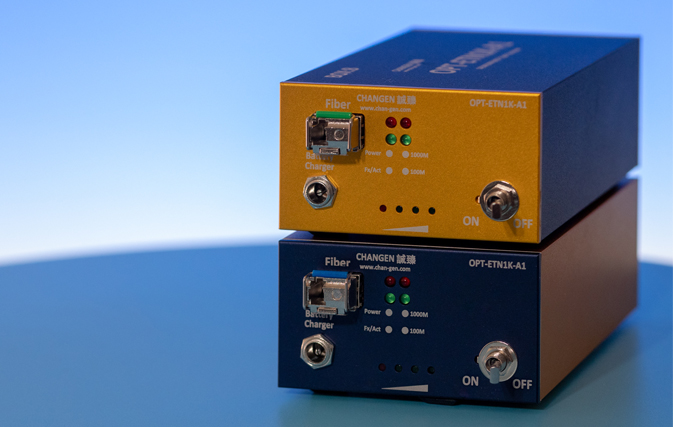

10/100/1000Mbps ⼯业以太⽹光电收发器(OPT-ETN1K-A1)

功能特性

△ 最新一代工业以太网总线光电收发器！
△ 内置可抵抗30kV ESD保护器！
△ 支持10Mbps/100Mbps/1000Mbps自适应！
△ 抵抗连续波辐射300V/m！
△ 抵抗雷达波辐射600V/m！
△ 更加直观的电池电量指示器！
△ 产品⾃⾝⼲扰低于CISPR 25:2016 Class 5 限值6dB！

规格参数

最大传输速率	10Mbps/100Mbps/1000Mbps/自适应
光纤类型	单纤，LC接口，单模9/125μm
连接头	RJ45
静电防护	30kV
内置电池类型	锂电池
连续工作时间	大于12小时（充满电后）
内置电池电量检测	两级电量指示
工作温度	-40摄氏度至90摄氏度
保修期	主机：36个月 / 配件（光纤、转接头、充电器、仪器箱）：12个月
外形尺寸	128mm（长）x 80 mm（宽）x 44 mm（高）
产地	中华人民共和国

标配附件

选配附件

快捷链接

//常见问答//
Q1:OPT-ETN1K-A1的典型通讯速率是多少？是否兼容⻋载以太⽹？
A1: OPT-ETN1K-A1的⽀持传输速率为10/100/1000Mbps。对应 IEEE
802.3i
(10BASE-T)/802.3u(100BASETx)/802.3ab(1000BASE-T)，该设备可以根据与其对接的设备的 情况，⾃适应选择传输速率。⽬前常⻅的⻋载以太⽹对应的IEEE标 准为IEEE
802.3bw（100BASE-T1）和IEEE
802.3bp（1000BASE- T1），其物理结构等并不⼀致，所以OPT-ETN1K-A1并不能兼容⻋载以太⽹。

Q2:OPT-ETN1K-A1是如何验证其EMC性能的？使⽤了什么软件？
A3:诚臻电科在进⾏OPT-ETN1K-A1的EMC性能验证时，使⽤ 的是“四光电收发器法”和CAT7级别的⽹线。其配置⽅式如下 图所⽰：







Q3:感觉OPT-ETN1K-A1的EMC性能在变差？
A3: 这种情况是完全有可能的，OPT-ETN1K-A1也是⼀个电⼦设备，尽管诚臻电科为其设计了更加卓越的EMC回路，但是在⾼强度的电磁能量破坏下，OPT-ETN1K-A1的EMC性能也会慢慢变差。建议不要在电磁骚扰测试和电磁抗扰测试中使⽤同⼀个光电收发器，⽽是做到分类管 理，做⼲扰的不做抗扰，做抗扰的不做⼲扰，进⾏光电收发器的分级管理。另外，对于这类产品，推荐使⽤更⾼级别的⽹线，⽐如：CAT7。

Q4:
OPT-ETN1K-A1⽆法与样品通讯或者有错误帧，怎么办？
A4:
根据诚臻电科的经验，当OPT-ETN1K-A1⽆法正常⼯作时，通常是因为如下原因：

原因	解决方案
光纤受损	联系诚臻电科购买光纤
产品电量不⾜	尽快充电
光电收发器损坏	联系诚臻电科维修
被测样品并不是⼯业⽤以太⽹接⼝	确认被测样品的接⼝芯⽚到底是不是⼯业⽤以太⽹，⽐如有些设备的接⼝虽然是使⽤了跟⼯业⽤以太⽹⼀样的RJ45接⼝，但是实际上使⽤的却是RS485等总线，所以会被 混淆。
速率过⾼导致错误帧太多	⽆论OPT-ETN1K-A1⼯作在何种传输速率下，它都不能够真实的⽤全速进⾏传输，⽐ 如在1000Mbps模式时，因为电缆、接头等品质的原因，实际传输速率可能只有600Mbps，如果强⾏让其传输需要1000Mbps速率才能传输的数据包，则会产⽣⾮常⾼的丢包率，延时也会变得异常。此时，只需要降低传输数据包的⼤⼩，即可改善。
光电收发器到样品之间的⽹线质量太差	更换⽹线，诚臻电科推荐使⽤CAT6及以上级别的⽹线。
