产品描述

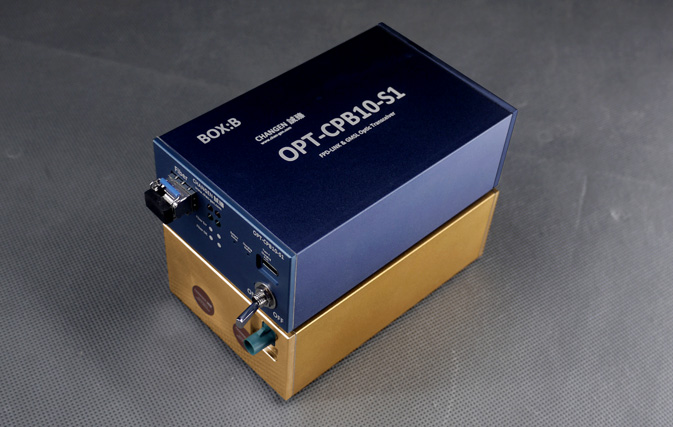

FPD-LINK & GMSL光电收发器 OPT-CPB10-S1

功能特性

兼容FPD-LINK及GMSL串⾏器/解串器，单向传输！
为苛刻的汽⻋电⼦EMC测试环境进⾏了特别设计！
内置可抵抗15kV ESD保护器！
抵抗连续波辐射300V/m！
抵抗雷达波辐射600V/m！
抵抗200mA⼤电流注⼊测试！
产品⾃⾝⼲扰低于CISPR 25:2016 Class 5 限值6dB!

规格参数

最⼤传输速率	10Gbps
光纤类型	单纤，LC接⼝，单模9/125μm
连接头	FAKRA接⼝（Z型），亦⽀持HSD接⼝，订购时请说明
兼容芯⽚类型	Texas Instruments出品的FPD-LINK串⾏器/解串器 MAXIM出品的GMSL(吉⽐特多媒体串⾏链路)串⾏器/解串器
内置电池类型	锂电池,Type-C充电⼝
连续工作时间	大于48小时（充满电后）
内置电池电量检测	两级电量指示
工作温度	-40℃⾄90℃
保修期	主机：36个月 配件（光纤、转接头、充电器、仪器箱）：12个月
外形尺寸	128mm（长）x 80 mm（宽）x 44 mm（高）
产地	中华人民共和国

标配附件

选配附件

快捷链接

//常见问答//
Q1:OPT-CPB10-S1可以同时⽀持FPD-LINK和GMSL两种协议？
A1: 是的，基于诚臻电科对两种协议的研究，OPT-CPB10-S1可 以同时兼容来⾃TI的FPD-LINK
III和来⾃Maxim的GMSL两种协议，也兼容FPD-LINK
IV和GMSL
2协议。

Q2:OPT-CPB10-S1只能单向传输吗？怎样才算是 “单向”传输？
A2: 是的，OPT-CPB10-S2⽬前仅⽀持单向传输，常⻅能被⽀持的产品包括汽⻋仪表盘、HUD等显⽰类且没有操作反馈的产品。

Q3:OPT-CPB10-S1是如何验证其EMC性能的？
A3:诚臻电科在进⾏光电收发器产品验证时，使⽤的是“四光 电收发器法”。其配置⽅式如下图所⽰：







Q4:感觉OPT-CPB10-S1的EMC性能在变差？
A4: 这种情况是完全有可能的，OPT-CPB10-S1也是⼀个电⼦设备，尽管诚臻电科为其设计了更加卓越的EMC回路，但是在⾼强度 的电磁能量破坏下，OPT-CPB10-S1的EMC性能也会慢慢变差。建议不要在电磁骚扰测试和电磁抗扰测试中使⽤同⼀个光电收发器，⽽是做到分类管理，做⼲扰的不做抗扰，做抗扰的不做⼲扰，进⾏光电收发器的分级管理。

Q5:OPT-CPB10-S1⽆法正常传输信号，怎么办？
A5:根据诚臻电科的经验，当OPT-CPB10-S1⽆法正常⼯作时，通常是因为如下原因：

原因	解决方案
光纤受损	联系诚臻电科购买光纤
产品电量不⾜	尽快充电
光电收发器损坏	联系诚臻电科维修
传输信号的频率过⾼，波形失真严重	检查所传输信号的速率是否在OPT-CPB10-S1的能⼒范围内
DB9的针脚选择错误	检查接⼝的Pin脚定义是否正确
