产品描述

系统功能分析
△ 本测试系统由广州市诚臻电子科技有限公司（简称：诚臻电科）主要是针对功率不大于30kW的壁挂式直流充电桩的可靠性及功能性的相关测试进行设计。
△ 为了方便测试及数据采集，系统中所有的测试设备均需要通过控制总线（包括但不限于LAN/RS485 Modbus RTU等）连接到上位机进行控制，并根据要求输出测试报告。测试软件赢基于NI的Labview软件进行开发，并运行在Windows平台上，方便用户操作使用以及未来的功能升级和扩展。
△ 根据诚臻电科一贯以来秉承的设计路线，系统中的相关硬件设备将以国产设备为主，在保证系统快速维修能力的同时，也为未来的系统升级预留了足够的可能性。

功能特性

直流充电桩测试系统
（1）充电控制导引功能：符合GB/T 18487.1 2015，预留或者兼容2015+标准和ChaoJi标准
（2）充电互操作性：符合GB/T 34657.1 2017
（3）充电连接装置功能：充电枪符合GB/T 20234.1 2015 和 GB/ T 20234. 3 2015 的规定，充电连接装置采用连接方式C
（4）急停功能：启动急停装置时应在100ms内切断交流供电回路
（5）上电自检功能：具备检测上电逻辑、电路板状态（传感器状态、继电器状态）或指示灯状态异常，在100ms 内断开供电回路并记录故障信息，指示灯提示故障状态
（6）静音模式功能
（7）休眠功能
（8）通信功能：具备蓝牙、4G通信功能
（9）故障诊断功能：具备自身I/O接口的诊断和网络通信诊断，还需支持基于CAN 通信诊断内容
（10）故障自恢复功能：具备断电自恢复或故障清除后自动恢复充电功能
（11）故障存储功能：具备充电信息与故障信息本地存储功能，存储1000 条充电信息、1000 条故障信息（可自动覆盖），充电信息包括但不限于充电起始时间、结束时间、电量、充电结束前电压、电流、频率（故障快照）以及充电结束原因
（12）智能充电及互动响应要求：符合上海地标DB31/T 1296-2021等
（13）智能交互功能：近场识别功能、一键开盖功能、私桩分享功能、预约充电功能、语音控制、充电规划等
（14）绝缘检测功能：符合NB/T 33001-2018
（15）车辆插头锁止功能：符合NB/T 33001-2018
（16）预充电功能：符合NB/T 33001-2018
（17）继电器触点粘连检测功能：符合NB/T 33001-2018
（18）保护功能：输入过压保护、输入欠压保护等，符合NB/T 33001-2018

规格参数

被测样品直流充电桩基本参数：
△ 输入电压：在AC 270V~490V范围内
△ 输入频率：在45Hz~65Hz范围内
△ 输出电压：在DC 200V~1000V范围内
△ 输出功率：最大功率为30kW
△ 总功率因数：≥ 95%
△ 工作环境：工作温度范围为-40 ℃~55 ℃，工作湿度范围为5%～95%，在海拔4000米环境下满载工作≥ 95%

标配附件

（1）自动化测试平台

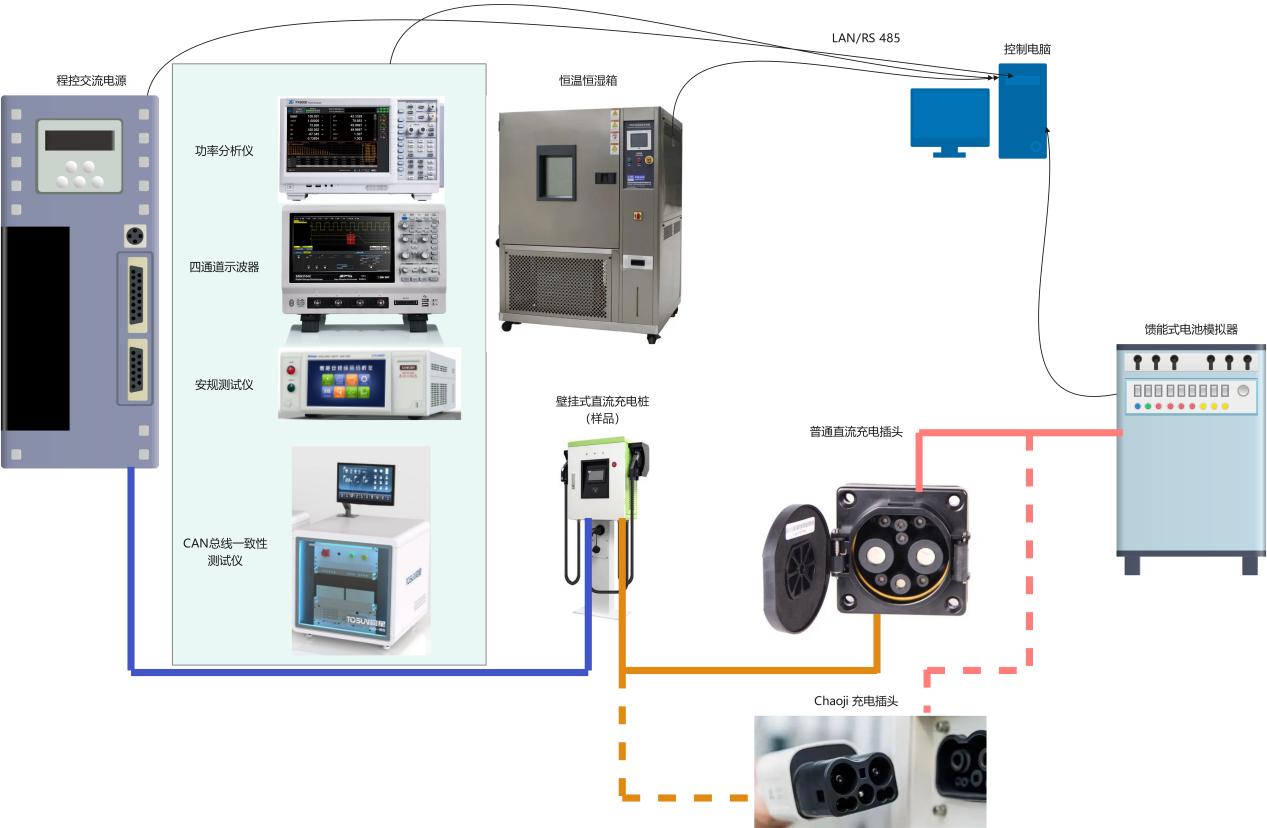

△ 根据测试要求，基于NI的Labview开发测试软件，并配合相关硬件构成自动化测试平台，将每一个单独的测试项目进行整合，使得整个系统的自动化程度得到最大程度的提升。
△ 诚臻电科为本系统的测试软件提供长达五年的免费维护周期，在不更改硬件的情况下，均可以根据用户的要求对测试系统软件进行提升和修改。
△ 测试软件运行在安装了正版Windows的研华工控机610L上，工控机接口除了本系统实际需要的485接口、LAN口和USB接口外，还可以根据用户需要配备和预留其他通讯接口。
△ 根据诚臻电科的高矩阵化的电气设计，被测试样品的输入输出电缆仅需要进行一次性装夹便可完成大部分测试项目，最大程度方便测试人员。

（2）程控交流电源
根据用户需要，本系统将配备功率不小于60kW的程控交流电源。
该电源可以根据标准要求对输出电压进行阶梯式升压及降压调整，模拟实际电网上电压变化时，被测试样品的相应变化。

（3）馈能式电池模拟器
根据用户需要，本系统将配备可消耗功率不低于40kW的馈能式电池模拟器，该模拟器可模拟车载电池的充电状态，并将能量转换成交流电能重新回馈到电网。
该电池模拟器的可接受的最大输入电压不小于直流1000V。

（4）功率分析仪
根据用户需要，本系统中为被测试样品配备了功率分析仪，以供系统可以采集被测试样品的输入/输出电压的变化曲线。

（5）安规测试仪
根据用户需要，安规测试仪可以按照标准要求，对被测试样品进行相应安规测试。

（6）恒温恒湿箱
根据用户需要和对样品观测的相关考虑，诚臻电科将根据样品的情况，可以在进行高低温等测试时，可以非常方便的移入高低温箱，并无需重新进行样品装夹和线缆安装。

（7）CAN总线一致性测试系统
根据用户需要，采用国产总线分析及一致性测试相关设备，并配合相应软件对样品的总线功能进行测试。

（8）四通道示波器
根据用户需要，采用国产示波器配合相应软件对样品的总线功能进行测试。

（9）充电接口模拟装置
根据用户需要，可以配备满足国标以及未来ChaoJi标准的充电接口，用于连接测试样品。
如需定制其他参数，请于诚臻电科联系。
