产品描述

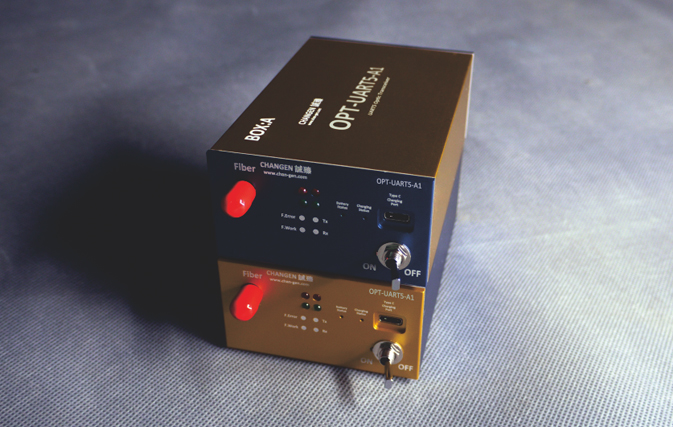

UART光电收发器 OPT-UART5-A1

功能特性

最新⼀代UART信号光电收发器！
内置可抵抗30kV静电保护器！
抵抗连续波辐射300V/m！
抵抗雷达波辐射600V/m！
产品⾃⾝⼲扰低于CISPR 25:2016 Class 5 限值6dB!

规格参数

最高传输速率	1Mbps
信号类型	TTL电平
信号幅值	通过钮⼦开关选择，3.3V/5V
光纤类型	单纤，ST接⼝，多模62.5/125μm
总线连接头	D-Sub 9 ⺟座（Pin 2: Tx / Pin 3: Rx / Pin 5: GND）
静电防护	通过钮⼦开关选择，30kV/⽆防护
内置电池类型	锂电池
连续工作时间	大于72小时（充满电后）
内置电池电量检测	两级电量指示
工作温度	-40℃⾄90℃
保修期	主机：36个月 配件（光纤、转接头、充电器、仪器箱）：12个月
外形尺寸	128mm（长）x 80 mm（宽）x 44 mm（高）
产地	中华人民共和国

标配附件

选配附件

快捷链接

//常见问答//
Q1:
OPT-UART5-A1的典型通讯速率是多少？
A1: UART信号应⽤场景较多，其速率也有很多变化，OPT-UART5- A1在诚臻电科的测试环境中，其传输速率可达1Mbps，在某些条件下，传输速率可达到更⾼。

Q2:OPT-UART5-A1是全双⼯通讯的吗？
A2: 是的，OPT-UART5-A1是按照全双⼯通讯设计的。

Q3:OPT-UART5-A1是是如何验证其EMC性能的？
A3:诚臻电科在进⾏光电收发器产品验证时，使⽤的是“四光 电收发器法”。其配置⽅式如下图所⽰：







Q4:感觉OPT-UART5-A1的的EMC性能在变差？
A4:这种情况是完全有可能的，OPT-UART5-A1的也是⼀个电⼦设备，尽管诚臻电科为其设计了更加卓越的EMC回路，但是在⾼强度 的电磁能量破坏下，OPT-UART5-A1的EMC性能也会慢慢变差。建议不要在电磁骚扰测试和电磁抗扰测试中使⽤同⼀个光电收发 器，⽽是做到分类管理，做⼲扰的不做抗扰，做抗扰的不做⼲扰，进⾏光电收发器的分级管理。另外，USB线缆的质量对USB光电收发 器的EMC性能有⾮常⼤的影响。但是⽬前市场上优质的USB电缆占⽐⾮常⼩。

Q5:OPT-UART5-A1⽆法正常传输信号，怎么办？
A5:根据诚臻电科的经验，当OPT-UART5-A1⽆法正常⼯作时，通常是因为如下原因：

原因	解决方案
光纤受损	联系诚臻电科购买光纤
产品电量不⾜	尽快充电
光电收发器损坏	联系诚臻电科维修
被测样品并不是UART接⼝	需确认样品输出的信号是不是UART信号？信号是否为TTL电平？信号的幅值是3.3V还 是5V？信号的实际传输速率是多少？
Pin脚连接错误	OPT-UART5-A1的接⼝定义与OPT-RS232-A1⼀致，即Pin 2为Tx， Pin 3为Rx， Pin 5为 GND。在跟样品引脚对接时，样品的Tx、Rx、GND引脚与OPT-UART5-A1的引脚⼀⼀对 应即可，⽆需对Tx、Rx脚的引线进⾏交叉接⼊。
