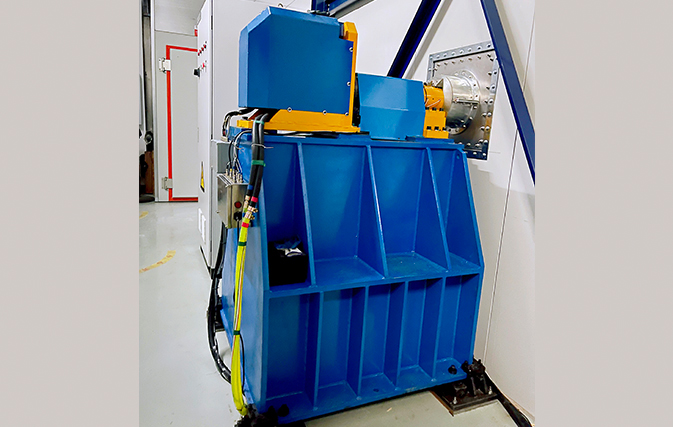

穿墙式车用电机测功机(EC80)
< >

产品描述

EC80是诚臻电科在国内成功设计并安装第⼀套全国产化EMC测试⽤整⻋测功机之后,再次为电磁兼容⾏业全 新奉献的⼀套具有⾃主知识产权、功能完整的新能源汽 ⻋部件测试系统。该系统的各项指标均⾼于或等于类似 进⼝设备的同类指标。 新能源汽⻋中的三⼤件-电池、电驱、电机均可在EC80上进⾏测试和评估。

EC80的全部系统部件均采⽤国产化设计,包括:电池模拟器系统、测功机电机、测功机电机驱动系统、测试台架等主要系统部件均由国内⼚家⽣产、制造。维修周期短, 费⽤低,沟通⽅便。⽤⼾也可以根据需要对该系统的部分指标进⾏定制化设计。

功能特性

⾼压电池包充电放电状态电磁兼容测试
驱动电机加载状态电磁兼容测试(被动模式)
驱动电机能量回收状态电磁兼容测试(主动模式)

规格参数

测功机参数:

额定功率 70kW
峰值功率 140kW
额定转速 4100r/min
峰值转速 12000r/min
额定扭矩 163Nm
峰值扭矩 320Nm
冷却方式 水冷


测功机控制器参数:
额定电压 380V
额定电流 195A
峰值电流 400A
额定容量 85kVA
峰值容量 175kVA
冷却方式 水冷
通讯接口 CAN或RS485


测功机双向电源参数:
额定功率 80KW
峰值功率 160KW
工作方式 ZVS,PWM
输入相数 3Phase,3Wires,PE
输入电压 380VAC(-15%+20%)
输入频率 45Hz-65Hz
功率因数
(MAX)≥0.99APFC
电流总谐波
THD≤3%
效率
96%
电压、电流的数据采样周期
<100ms
保护功能
1、输⼊过/⽋压保护;2、输出过流/短路保护;3、过热保护
通讯接口
CAN2.0
冷却方式
⻛扇强制冷却


测功机及控制器冷却系统参数:
冷水机制冷功率 9kw
冷水机流量 20L/min
