产品描述

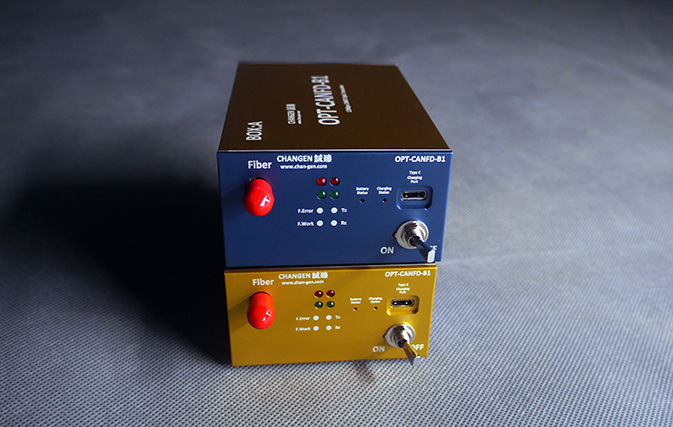

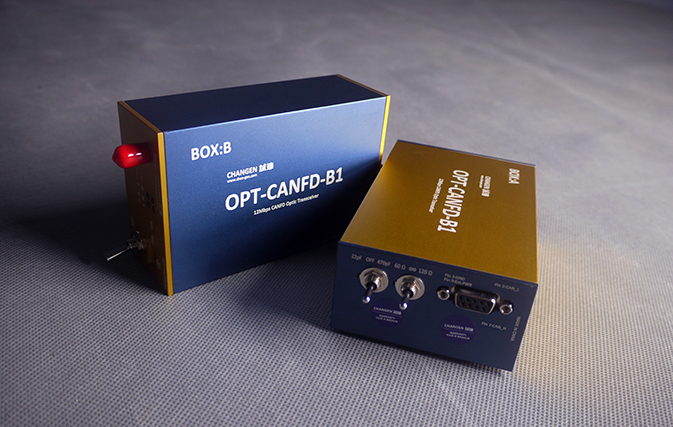

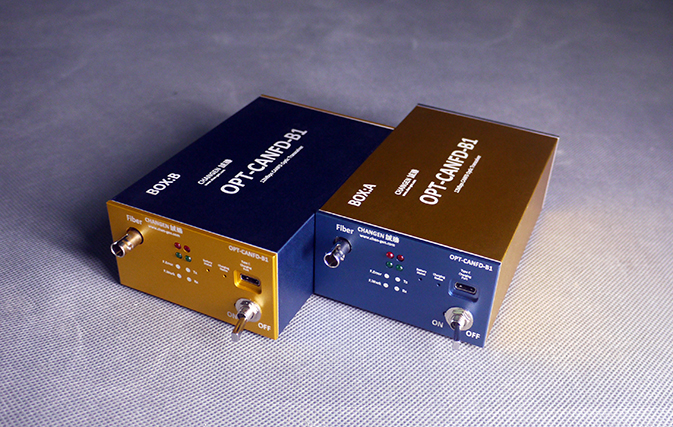

CAN FD光电收发器（OPT-CANFD-B1）

功能特性

01/ 最新CAN FD总线光电收发器！
02/ 可任意变换CAN_H/CAN_L对地电容！
03/ 内置可抵抗30kV的ESD保护器！
04/ 抵抗连续波辐射300V/m！
05/ 抵抗雷达波辐射600V/m！
06/ ⽀持外部电源直接供电模式！
07/ 全新的电池电量指⽰器和充电指⽰器!
08/ 产品⾃⾝⼲扰低于CISPR 25:2016 Class 5 限值6dB!

规格参数

最⾼传输速率	12Mbps（完全兼容ISO 11898-2:2016）
光纤类型	单纤，ST接⼝，多模62.5/125μm
总线连接头	D-Sub 9 ⺟座（Pin2: CAN_L / Pin7: CAN_H）
总线终端电阻	通过钮⼦开关选择，60Ω/120Ω/∞
CAN_H/CAN_L对地电容	通过钮⼦开关选择，22pF/470pF/∞
静电防护	30kV
内置电池类型	锂电池，Tpye-C充电⼝
连续⼯作时间	⼤于72⼩时（充满电后）
内置电池电量检测	两级电量指⽰
工作温度	-40摄氏度至90摄氏度
保修期	主机：36个月 配件（光纤、转接头、充电器、仪器箱）：12个月
外形尺寸	128mm（长）x 80 mm（宽）x 44 mm（高）
产地	中华人民共和国

标配附件

选配附件

快捷链接

//常见问答//
Q1:
OPT-CANFD-B1的典型通讯速率是多少？是否兼容⾼速CAN？
A1: ⽬前已知的CAN FD通讯速率有2Mbps，5Mbps。虽然OPT- CANFD-B1的速率最⾼可⽀持到12Mbps，但这只是实验室数据，⽽实际⼯程应⽤中会有⾮常多的因素导致CAN
FD⽆法在最⾼速稳定运⾏。OPT-CANFD-B1向下兼容⾼速CAN，也就是OPT-CANFD-B1可以实现OPT-CANHS-A1的全部功能。

Q2：OPT-CANFD-B1的接⼝电路是怎样的？

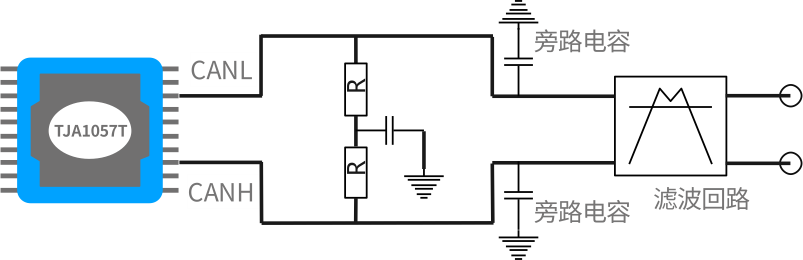

A2: OPT-CANFD-B1的接⼝电路的设计严格遵守了ISO11898-2的相关要求，并配备了不同的开关，⽀持60欧，120欧及⽆穷⼤三种阻抗和不同的旁路电容，具体⽰意图⻅图⽚。




Q3:
OPT-CANFD-A1是如何验证其EMC性能的？
A3:
诚臻电科在进⾏光电收发器产品验证时，使⽤的是“四光电收发器法”。其配置⽅式如下图所⽰：






Q4:感觉OPT-CANFD-A1的EMC性能在变差？
A4: 这种情况是完全有可能的，OPT- CANFD-A1也是⼀个电⼦设备，尽管诚臻电科为其设计了更加卓越的EMC回路，但是在⾼强度的电磁能量破坏下 ，OPT-CANFD-A1的EMC性能也会慢慢变差。建议不要在电磁骚扰测试和电磁抗扰测试中使⽤同⼀个光电收发器，⽽是做到分类管理，做⼲扰的不做抗扰，做抗扰的不做⼲扰，进⾏光电收发器的分级管理。

Q5:
OPT-CANFD-A1⽆法与样品通讯或有错误帧，怎么办？
A6:
根据诚臻电科的经验，当OPT-CANFD-A1⽆法正常⼯作时，通常是因为如下原因：

原因	解决方案
光纤受损	联系诚臻电科购买光纤
产品电量不⾜	尽快充电
光电收发器损坏	联系诚臻电科维修
被测样品并不是CAN FD接⼝	确认被测样品的接⼝芯⽚到底是低速CAN还是CAN FD，⽐如低速CAN有125kbps的速率，⽽ CAN FD也有这个速率，所以会造成误解。
被测样品与光电收发器数据线连接好后， CAN_H 和CAN_L两个引脚之间的阻抗不是60欧	按照CAN FD协议的规定，CAN FD的CAN_H和CAN_L之间的阻抗应该为60欧，⽽在实际的⻋辆上，⽹关有⼀个120欧的电阻，OBD接⼝有⼀个120欧的电阻，这两个120欧的电阻为并联 关系，连在两者之间的CAN_H和CAN_L 之间的阻抗也就是60欧，真实⻋辆上很多的具有 CAN总线接⼝的电⼦电⽓部件（⽐如：收⾳机）其阻抗实际为⾼阻，⽽在EMC测试中，与样品的 总线接⼝对接的只是光电收发器，所以，样品的总线接⼝阻抗与光电收发器的接⼝阻抗之间的 关系可能⽐较混乱，常⻅的阻抗关系应该只有如下三种： 样品的总线接⼝阻抗:⽆穷⼤----CAN FD的接⼝阻抗:60欧 样品的总线接⼝阻抗:60欧----CAN FD的接⼝阻抗:⽆穷⼤ 样品的总线接⼝阻抗:120欧----CAN FD的接⼝阻抗:120欧 注1：如果不知道样品的实际阻抗，可以在样品断电的情况下，⽤万⽤表测量样品的CAN_H和CAN_L之间的阻值，结果 应该是60欧，120欧或者⽆穷⼤（实际数值应该是⼏⼗千欧到⼀百千欧左右），然后根据表格选择对应的OPT-CANHS- A1的接⼝阻抗即可。 注2：如果通讯有错误帧，⾮常⼤的可能性来⾃于阻抗不匹配问题。 注3：在实际测试中，样品总线接⼝阻抗为120欧的⼏率最⾼，其次是⽆穷⼤，为60欧的⼏率较少。
CAN_H与CAN_L接反了	调整CAN_H和CAN_L的接线
光电收发器到样品之间没有使⽤双绞线	使⽤双绞线作为通讯线，推荐绞距为3绞/5cm或者10绞/15cm。
