产品描述

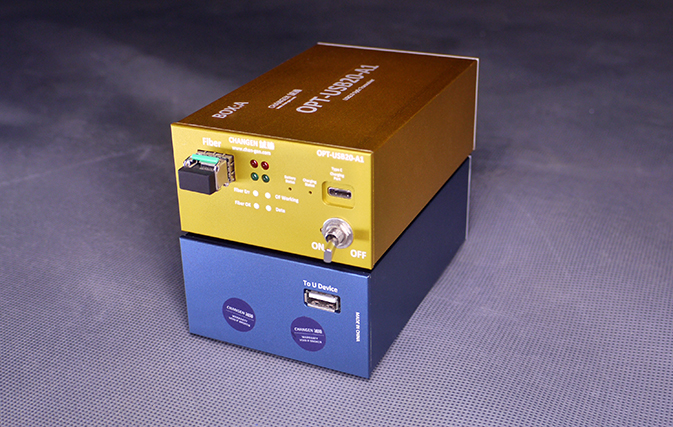

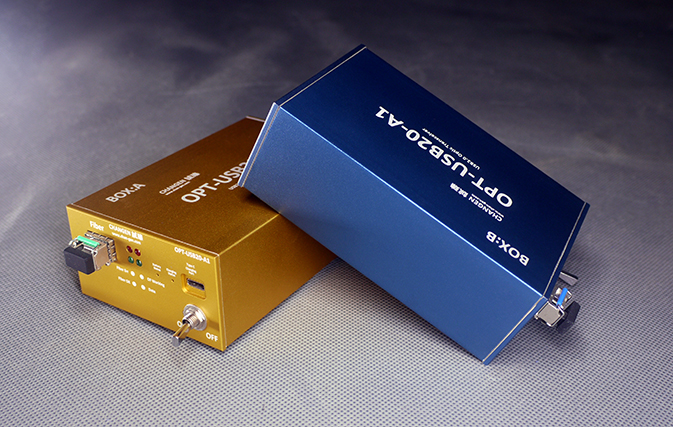

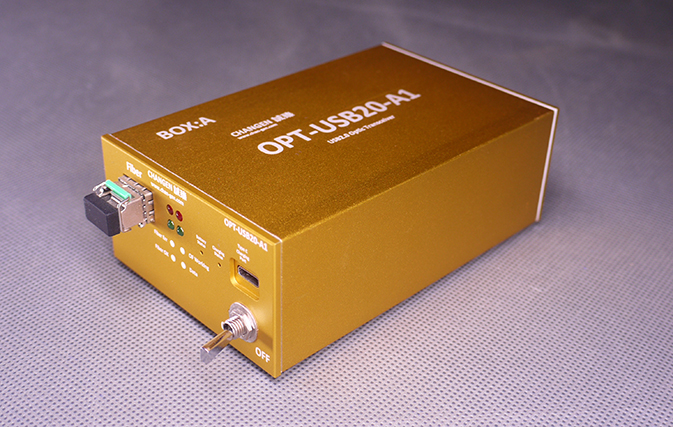

USB2.0光电收发器 OPT-USB20-A1

功能特性

最新USB2.0光电收发器！
兼容USB1.1和USB2.0！
USB1.1模式下最⾼速率达12Mbps！
USB2.0模式下最⾼速率达480Mbps！
抵抗连续波辐射300V/m！
抵抗雷达波辐射600V/m！
静电防护等级⾼达25kV！
全新的电池电量指⽰器和充电指⽰器！
产品⾃⾝⼲扰低于CISPR 25:2016 Class 5 限值6dB！

规格参数

最⾼传输速率	480Mbps @ USB2.0 / 12Mbps@USB1.1
光纤类型	单纤，LC接⼝，单模9/125μm
USB接头	PC端：USB Type B X 1，扩展端：USB Type A X 1
USB扩展端电流	800mA(Max)
静电防护	25kV
内置电池类型	锂电池
连续工作时间	PC端：⼤于12⼩时（充满电后） 扩展端：视所接USB设备的耗电量⽽定
内置电池电量检测	两级电量指示
充电接⼝	Type-C
工作温度	-40摄氏度至90摄氏度
保修期	主机：36个月 配件（光纤、转接头、充电器、仪器箱）：12个月
外形尺寸	128mm（长）x 80 mm（宽）x 44 mm（高）
产地	中华人民共和国

标配附件

选配附件

快捷链接

//常见问答//
Q1:
OPT-USB20-A1都兼容哪些USB版本？
A1: OPT-USB20-A1兼容USB2.0，USB1.1和USB1.0。

Q2:OPT-USB20-A1的接⼝电路是怎样的？
A2: OPT-USB20-A1的接⼝电路的设计严格遵守了USB的相关要 求，⽐较特殊的是，TX盒（⻩⾊）的USB⼝（Type
B）Pin脚中没有电 源供电功能，RX盒（蓝⾊）的USB⼝（Type
A）Pin脚中提供了DC
5V
800mA的供电能⼒。

Q3:OPT-USB20-A1是如何验证其EMC性能的？
A3:诚臻电科在进⾏光电收发器产品验证时，使⽤的是“四光 电收发器法”。其配置⽅式如下图所⽰：







Q4:感觉OPT-USB20-A1的EMC性能在变差？
A4:这种情况是完全有可能的，OPT-USB20-A1也是⼀个电⼦设备，尽管诚臻电科为其设计了更加卓越的EMC回路，但是在⾼强度 的电磁能量破坏下，OPT-USB20-A1的EMC性能也会慢慢变差。建议不要在电磁骚扰测试和电磁抗扰测试中使⽤同⼀个光电收发 器，⽽是做到分类管理，做⼲扰的不做抗扰，做抗扰的不做⼲扰，进⾏光电收发器的分级管理。另外，USB线缆的质量对USB光电收发 器的EMC性能有⾮常⼤的影响。但是⽬前市场上优质的USB电缆占⽐⾮常⼩。

Q5:OPT-USB20-A1⽆法与样品通讯，怎么办？
A5:根据诚臻电科的经验，当OPT-USB20-A1⽆法正常⼯作时，通常是因为如下原因：

原因	解决方案
光纤受损	联系诚臻电科购买光纤
产品电量不⾜	尽快充电
光电收发器损坏	联系诚臻电科维修
被测样品并不是USB2.0接⼝	确认被测样品的接⼝芯⽚到底是不是USB2.0接⼝
